Même travail aujourd'hui sur le saumon gauche que hier sur le saumon droit: installation de la nervure et des écrous prisonniers.

Après une semaine d'absence (cause travail), retour à  l'atelier pour la suite de l'installation des saumons.
Cela commence par l'installation de la petite nervure dans le bord de fuite, perçage, fraisage et rivetage sans trop de difficulté.

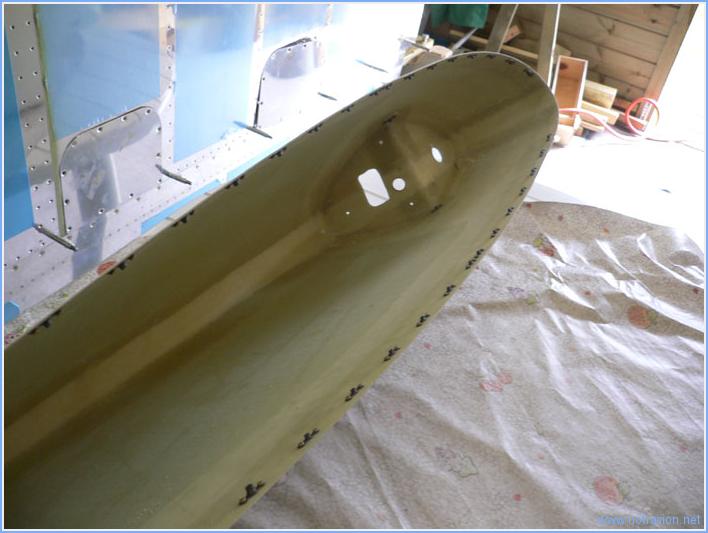

Puis comme j'ai choisi de fixer le saumon par des vis, il faut faire tous le perçages, les fraisages et le rivetage des écrous prisonniers.
Il y a 38 écrous, donc 114 perçages (3 par écrous : 2 rivets et le trou central), 38 embrévages sur la tôle, 114 fraisages pour les rivets et les vis. Au total beaucoup de travail pour en arriver au résultat final suivant. La photo montre les premières vis au niveau du support de l'aileron.


Et je n'ai fait que le saumons droit, demain j'attaque le gauche.

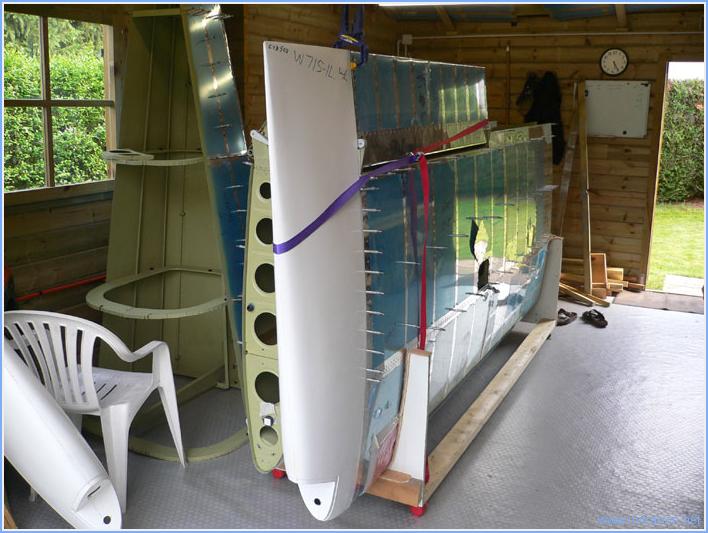

J'ai débuté l'installation des saumons d'aile. Tout d'abord il a fallu réinsatller les ailerons, vérifier l'alignement. J'ai commencé par le coté gauche, il y a tout d'abord un peu de découpe à  faire au niveau du bord de fuite. Ensuite il a fallu couper environ 1mm sur toute la longueur du saumon pour permettre une installation correcte.
Une fois tout cela fait, le positionnement semble parfait.

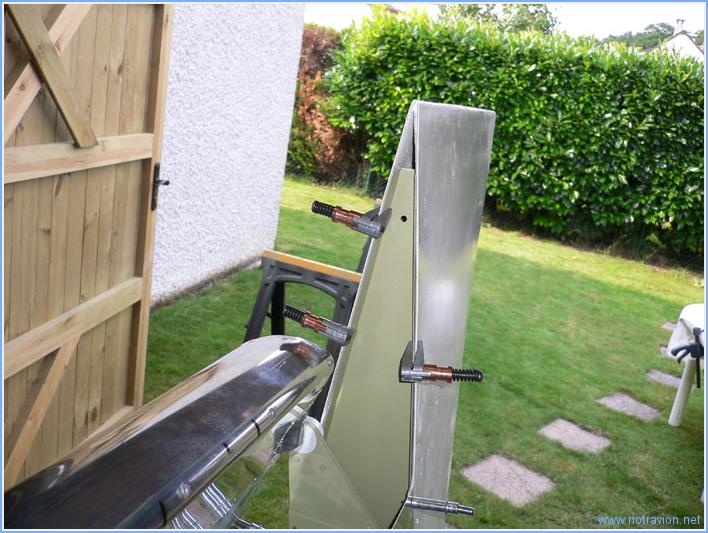

Après perçage en petit diamètre seulement (le perçage définitif sera fait plus tard pour permettre la fixation par vis), mise en place de la nervure de renfort du bord de fuite qui reste encore à  percer.

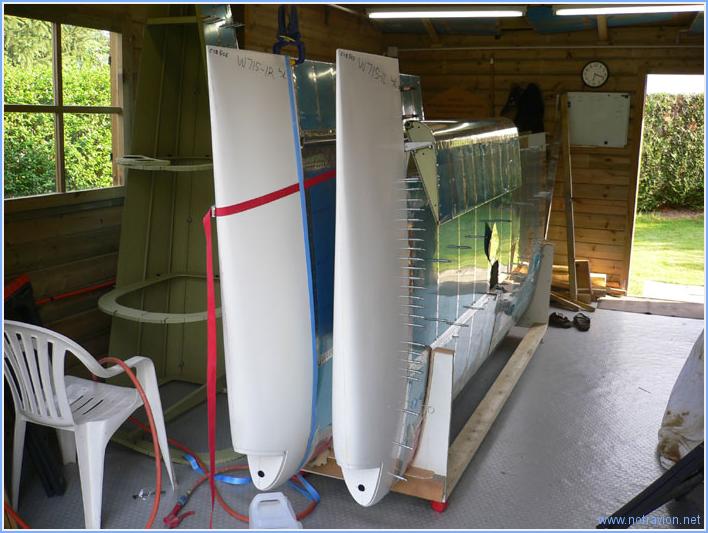

Et même opération pour le saumon de l'aile droite mais les perçages ne sont pas encore faits.

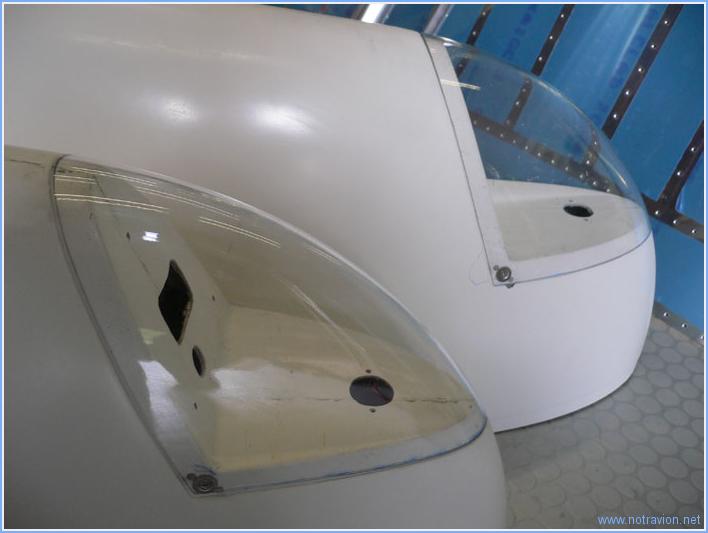

Suite et fin du montage des verrines de bout d'aile. Cela a pris un peu plus de temps que prévu, tout d'abord il a fallu riveter quatre écrous prisonnier avec un accès peu évident. Ensuite faire les fraisages sur le plexiglas pour la mise en place des écrous.
Mes fraisages ne sont pas de tout beauté mais comme j'ai choisi d'utiliser des rondelles débordantes cela ne se verra pas. Utiliser ce type de rondelle a également permis de rattraper des petits défauts d'alignement.
Pour fini, rangement et nettoyage de l'atelier pour faire un peu de peinture demain.

Après une petite interruption pour causes familiales, reprise des activités dans l'atelier. La tâche du jour est d'adapter les verrines des feux de navigation à  la découpe dans le saumon. Cela nécessite une approche par petites étapes et est très gourmand en temps. Il me faut plus d'une heure pour la première verrine et le résultat est correct sans plus. Vingt minutes suffiront pour la deuxième qui est aussi un peu plus ajustée.
Il reste à  faire les perçages pour le montage
