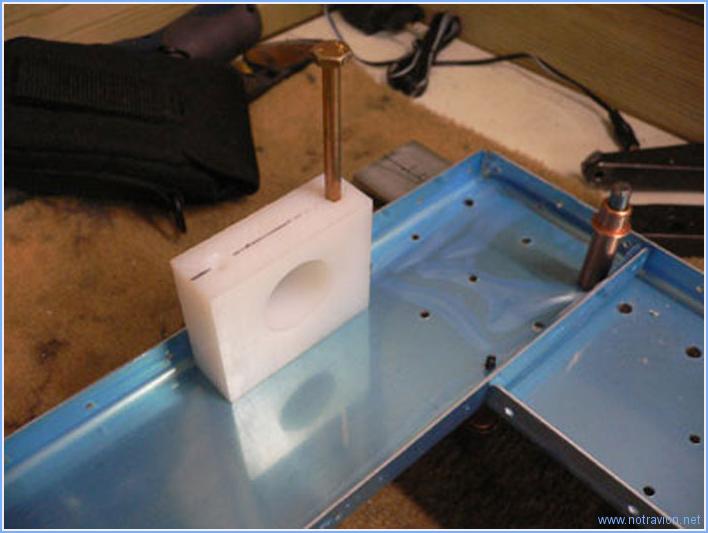

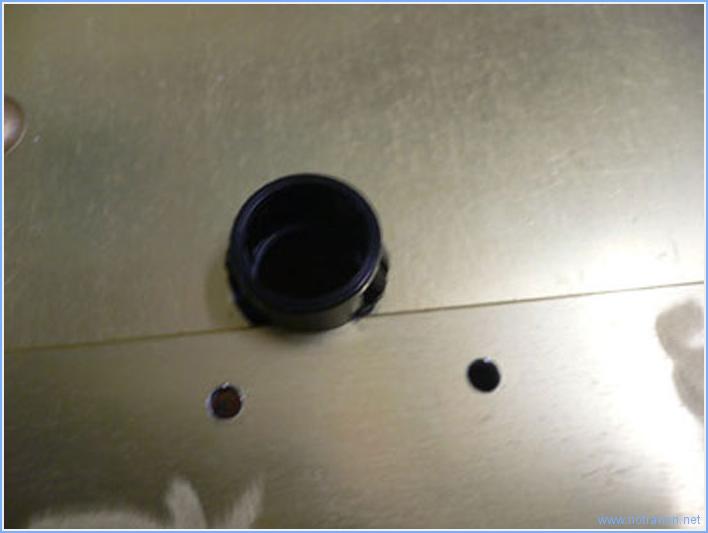

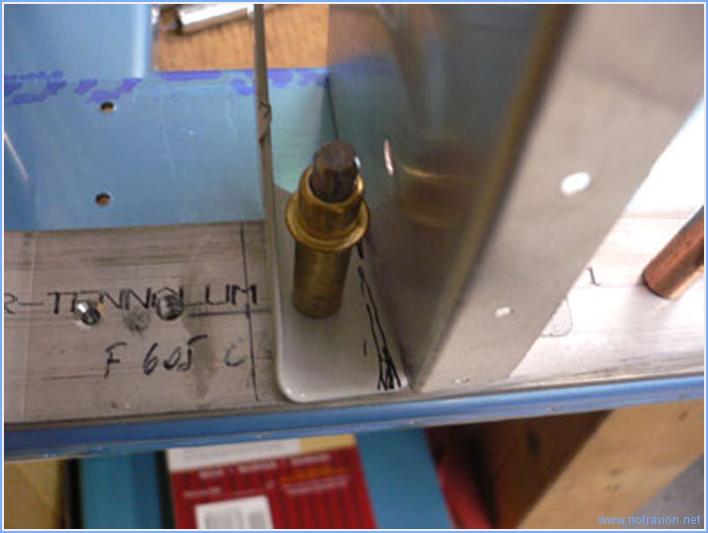

Encore un peu de travail sur le cadre principal. Tout d'abord passage de primaire dans les fraisages faits hier, puis montage des écrous prisonniers. Ensuite mise en place de tous les passe-fils. Il faut ensuite fabriquer deux entretoises à  partir d'un tube d'aluminium. Pour obtenir la bonne longueur, je les coupe un peu trop long, puis je les fixe dans la perceuse à  colonne pour les meuler sur du papier abrasif.

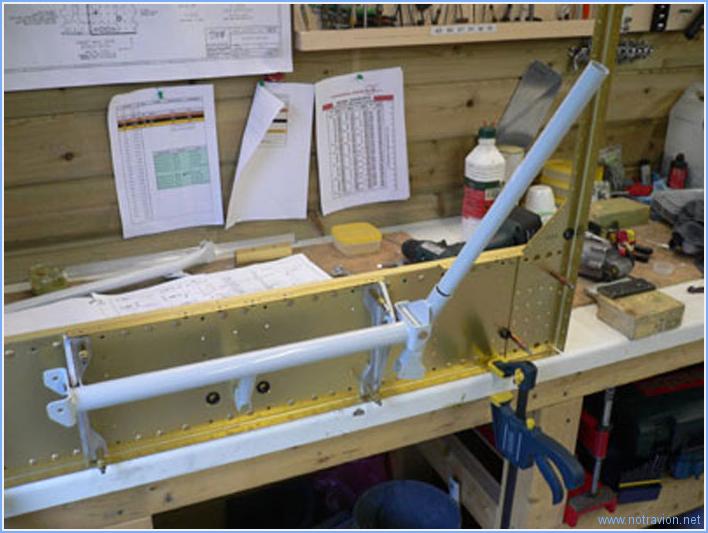

J'ai ensuite essayé d'installer les manches, les fixations sont très provisoires et les pièces fournies ne sont complètement à  la bonne taille. Je dois étudier un peu mieux comment monter correctement l'axe de rotation du bas, cela ressemble au guignol d'aileron dans le principe, mais il n'y a aucune explication dans les plans.

Suite du montage du cadre principal. Il faut monter at ajuster les petits supports sur la partie avant du cadre. Il y a également des écrous prisonniers à  fixer, donc il faut fraiser les trous de fixation.

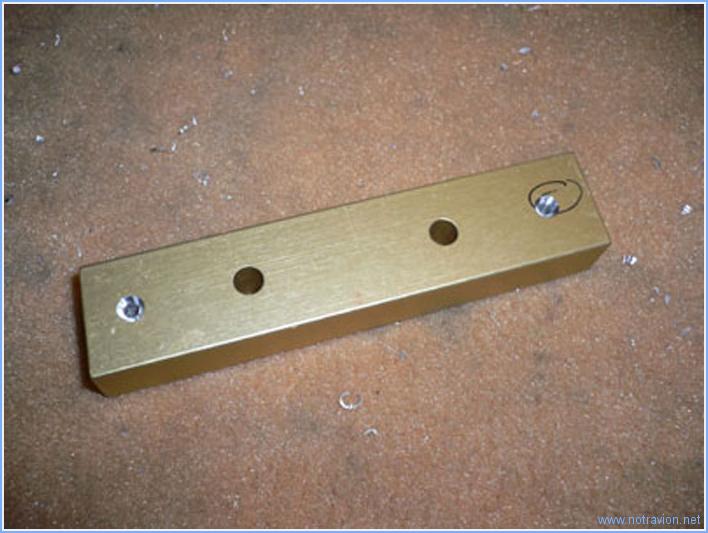

Il y a également des écrous prisonniers sur les supports, ainsi que sur les deux raidisseurs coupés dans une cornière.


Au remontage, on note une interférence pour le positionnement d'un des passe-fils, la solution consiste à  faire prudemment un trait de scie pour ensuite y glisser la pièce qui gêne.

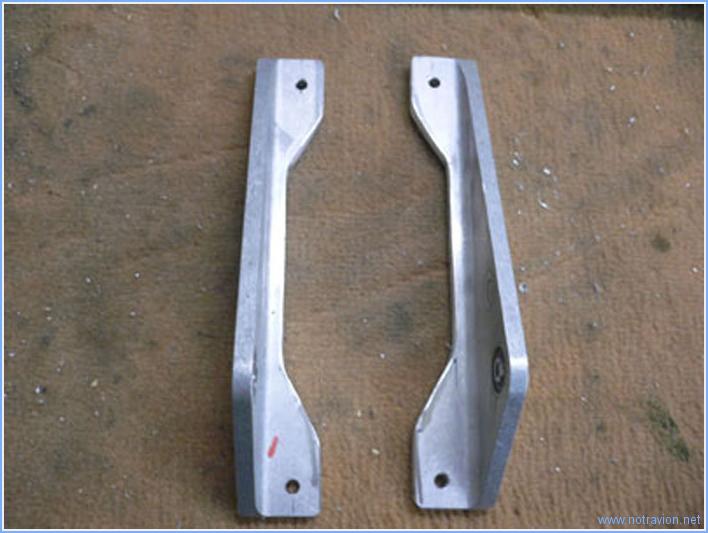

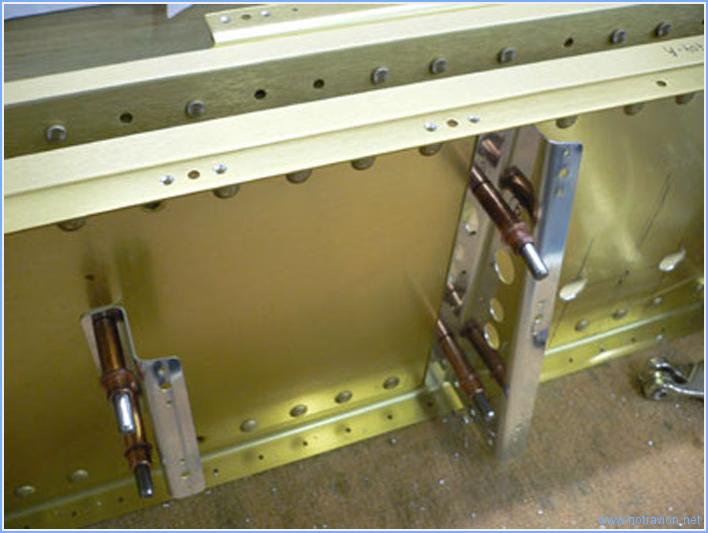

Ensuite, j'ai mis en place sur la partie arrière, les angles de support du manche.


Il y a ensuite une coupe facultative à  faire sur ces angles, voici le résultat.
Pour terminer, toutes les pièces ont été ébavurées.

Aujourd'hui j'attaque les premiers travaux sur le cadre principal. Il s'agit d'un ensemble assez massif, qui été livré en même temps que les ailes car il est apparié aux longerons. C'est sur ce cadre que viennent se fixer les longerons avant des ailes, on y monte également les supports des manches.
Pour commencer je fais un certain nombre de perçages pour le passage des cables de directions ainsi que pour les cablages électriques. Ces perçages seront protégés par des passes-fils.

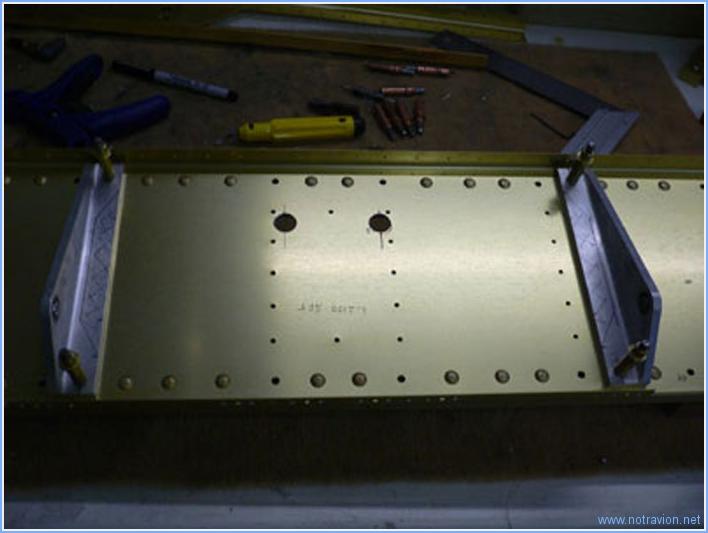

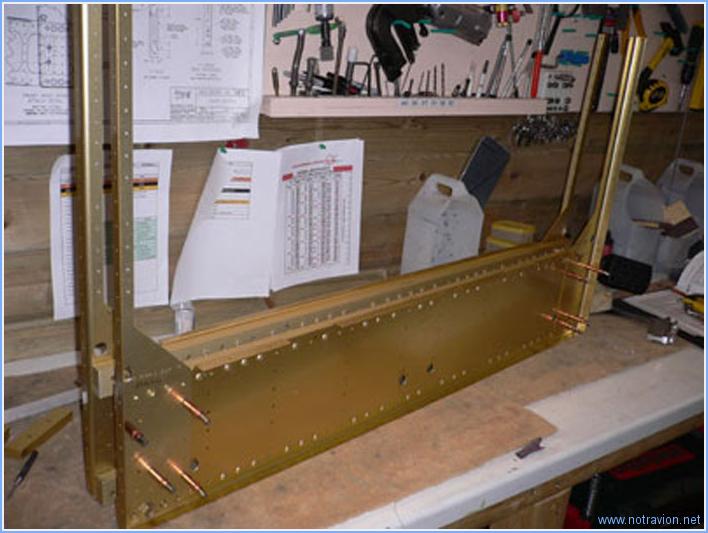

Voici l'ensemble assemblé provisoirement.

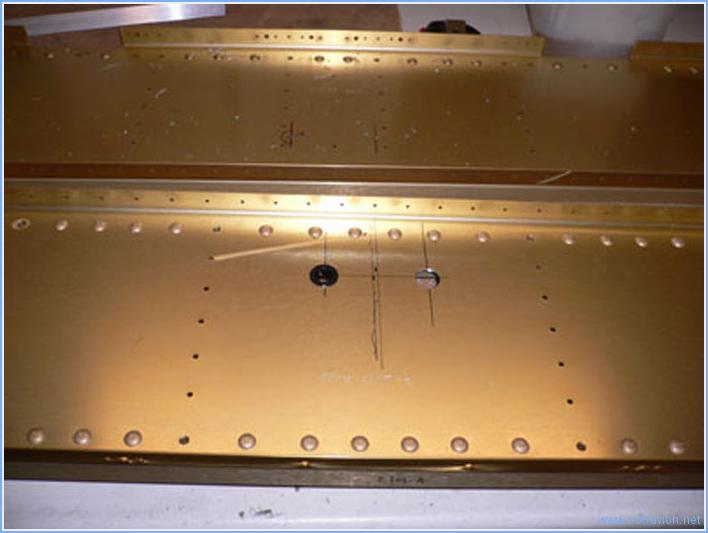

Ensuite il y a deux barres de renforts à  positionner et à  percer, un des cotés est fraisé pour permettre au longeron de bien reposer à  plat.

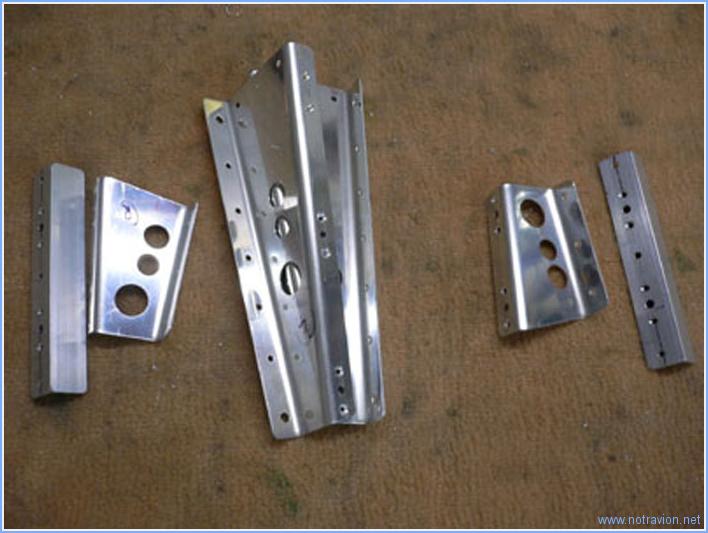

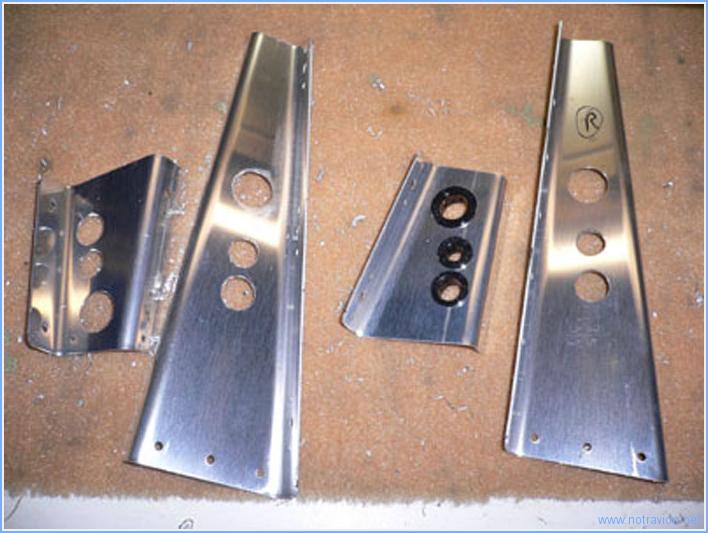

Pour finir, je perce quatres petits supports pour permettre la mise en place de passes-fils, les trois trous ont chacun un diamètre différent.

Une petite heure de travail pour ébavurer toutes les pièces du cadre, demain j'attaque le cadre principal.

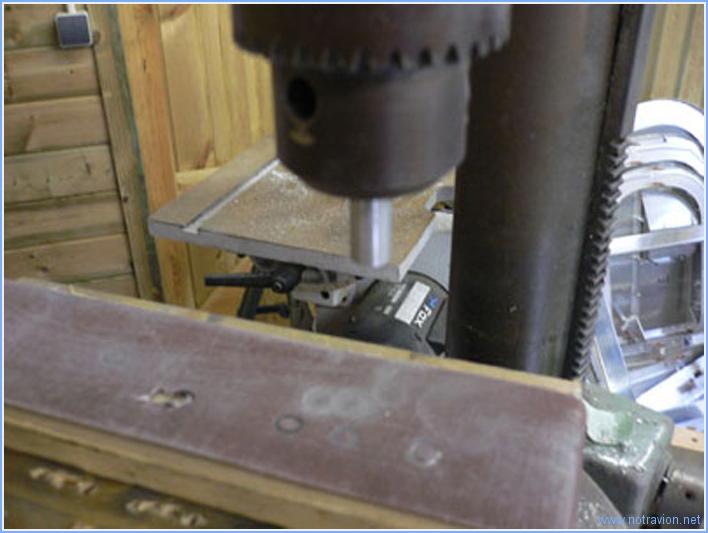

Encore des petits travaux sur le cadre des dossiers. Tout d'abord il s'agit de percer les deux supports de la commande des volets. Je fais cela sur ma perceuse à  colonne.


Ensuite j'ai fraisé tous les perçages destinés à  recevoir des rivets à  tête fraisée. Enfin il faut couper certains supports d'ancrage du harnais, car il y a interférence avec les nervures du plancher du fuselage.



Pour terminer, j'ai commencé à  ébavurer tous les perçages et les bords des pièces, il en reste un peu pour demain.
