Suivi de la construction |
18-May-2009
Gaine de chauffage..2
Catégorie: Moteur : Sous le capot
|

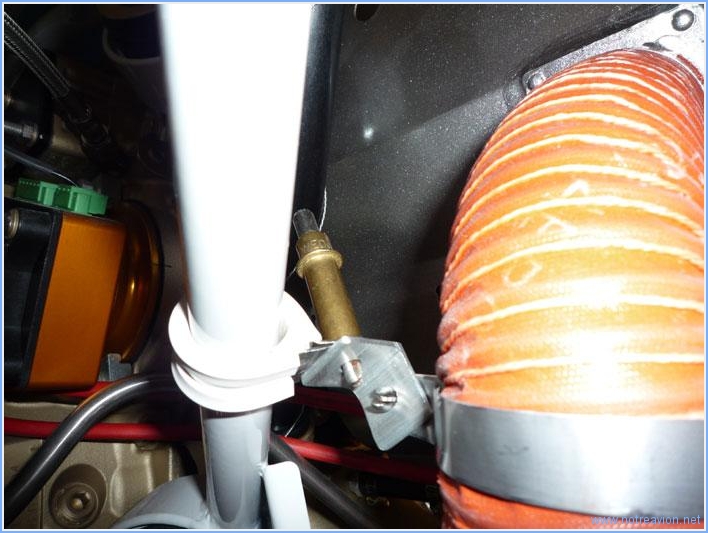

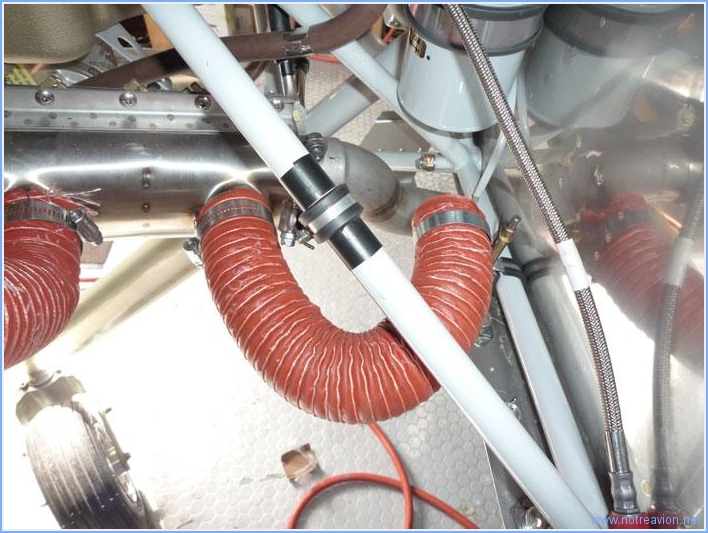

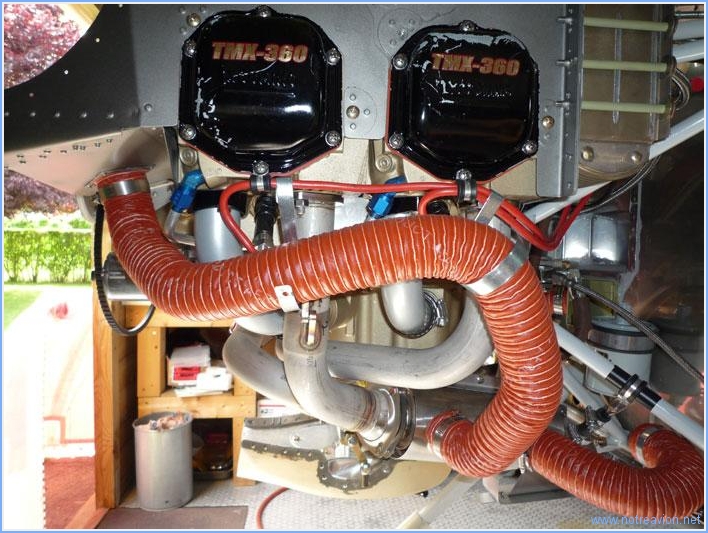

J'ai quand même décidé d'installer les gaines du coté gauche. Mais auparavant j'ai fabriqué quelques petites pièces nécessaires au maintien des gaines. La gaine est cerclée par une bande en acier inoxydable qui est boulonnée sur une bride fixée sur le bâti moteur. Il faut aussi fabriquer de petites équerres car les fixations ne sont pas dans le même plan. Voici une photo pour montrer cela. Voici le cheminement depuis la rampe avant. Il reste à fabriquer ou acheter les supports, mais il faut d'abord que je réinstalle le capot pour vérifier s'il n'y a pas d'interférences. Voici la sortie du coté gauche, l'air est simplement évacué vers la sortie du capot. Si nécessaire il sera toujours possible d'installer une ouverture dans la cloison pare-feu pour avoir une peu plus de chauffage. Temps de travail sur le sous-ensemble Aujourd'hui : 2h (Total : 121h) |
