Suivi de la construction

15-Oct-2007
Tôles arrières soute à  bagage
Catégorie: Fuselage : Cabine

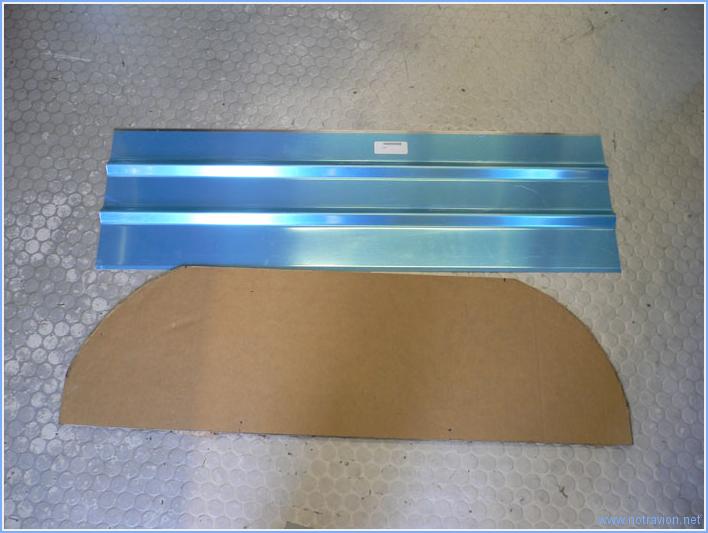

Comme il est prévu de faire de la peinture, et pour rentabiliser la mise en Å?uvre du matériel, je commence par installer les tôles de fermeture de la soute à  bagage. Une des tôle doit être découpée , découpe tout d'abord un gabarit en carton.

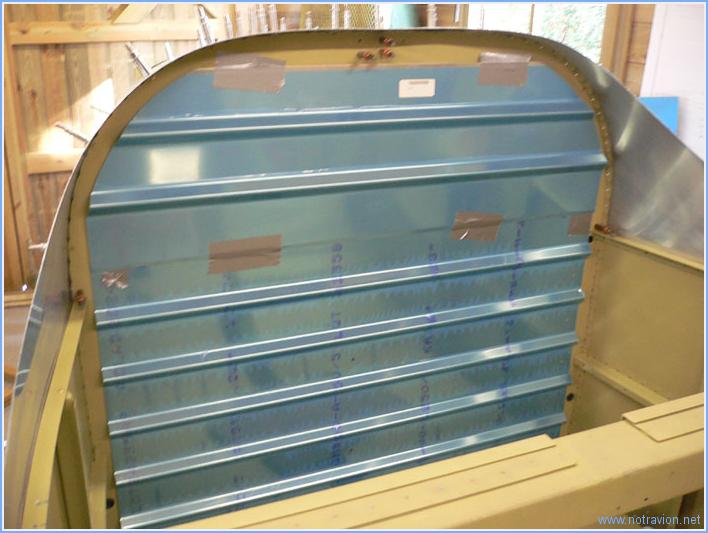

Voici ce que donne l'installation. Ensuite je fais les perçages sur le pourtour.

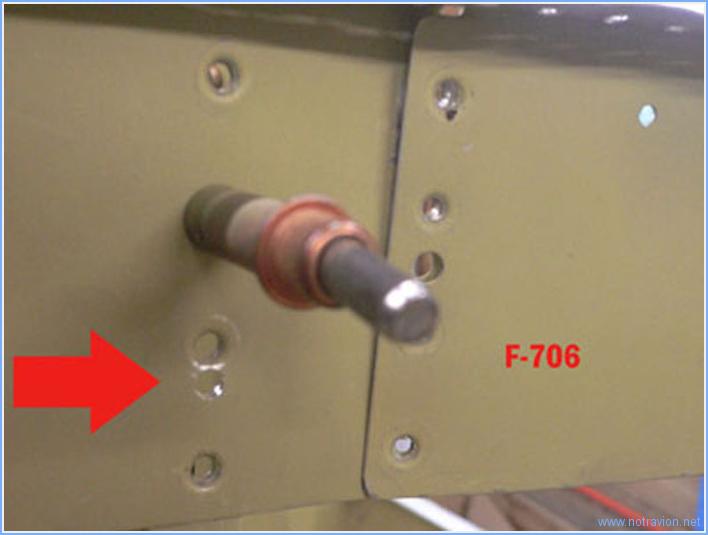

Et voilà  un résultat pas très satisfaisant, le perçage indiqué par la flèche n'a rien à  faire là . En fait les perçages en haut de la tôle en arrondi ne sont pas symétriques par rapport à  la ligne centrale, ce que j'avais bien vu. Mais je me suis trompé dans les mesures car je faisais les tracé sur l'arrière de la tôle et ai donc inversé les cotes. S'il avait vraiment fallu mettre un perçage à  cet endroit, je n'aurais pas réussi un si bel alignement. Je vais voir avec Vans comment récupérer cela.
De toute manière, j'ai quand même passé les deux tôles au primaire



Temps de travail sur le sous-ensemble
Aujourd'hui :  2h (Total : 19h)
